Сплав ХН77ТЮР (ЭИ437)

Применение ХН77ТЮР (ЭИ437) — в турбиностроении (рабочие лопатки, турбинные диски, кольца и другие детали газовых турбин) для службы при температурах до 750 °С.

Химический состав ХН77ТЮР (ЭИ437)

по ГОСТ 5632—72, ТУ 14-1-402—72, % (по массе):

а) сплава ЭИ437Б — 19-22 Cr; 2,4-2,8 Ti; 0,6-1,0 Al; <= 4,0 Fe; <= 0,4 Mn; <= 0,6 Si; <= 0,07 С; <= 0,01 В; <= 0,02 Се; <= 0,007S; <= 0,015 P; остальные никель;

б) сплава ЭИ437БУ — 19-22 Cr; 2,5-2,9 Ti; 0,6-1,0 Al; <= 0,4 Mn; <= 0,6 Si; <= 0,07 C;<= 0,01 B; <= 0,02Ce; <= 0,007 S; <= 0,015P; остальное никель.

Технологические данные круга ХН77ТЮР (ЭИ437)

сплав выплавляется в открытых дуговых или индукционных печах и с применением вакуумного дугового переплава;

температура деформации — начало 1180, конец не ниже 900 °С, охлаждение после деформации иа воздухе;

рекомендуемые режимы термической обработки: ХН77ТЮР (ЭИ437Б) — нагрев до 1080 °С, выдержка 8 ч, охлаждение на воздухе; старение при 700 или 750 °С, выдержка 16 ч, охлаждение иа воздухе; ХН77ТЮР (ЭИ437БУ) — нагрев до 1080 °С, выдержка 8 ч, охлаждение на воздухе; старение при 750 или 775 "С, выдержка 16 ч, охлаждение на воздухе.

Жаростойкость сплавов ХН77ТЮР (ЭИ437)  в воздушной среде

t, °С τ, ч      δm, г/(м2·ч)

800      100      0,0387

800      200      0,0173

900      100      0,0680

900      200      0,0510

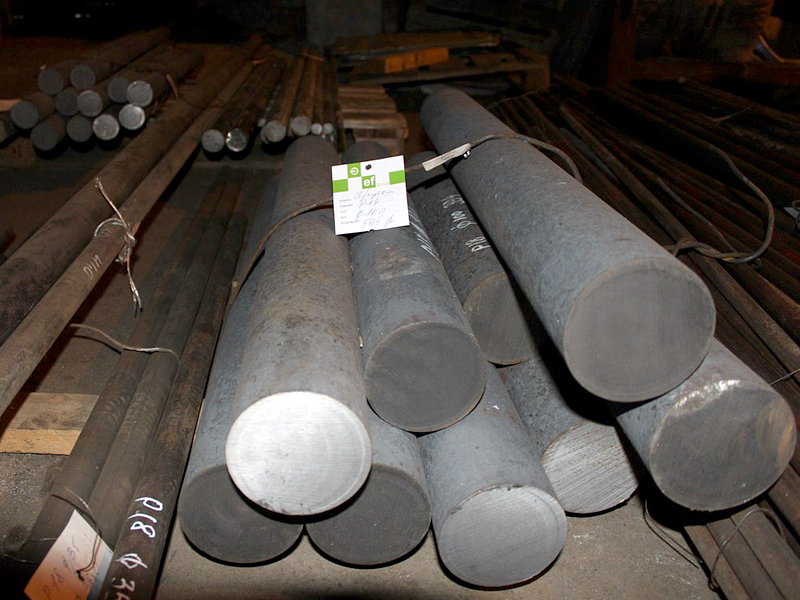

Продукция: жаропрочная проволока, жаропрочный лист, лента, жаропрочные прутки.

Механические свойства при T=20^OC материала ХН77ТЮР
